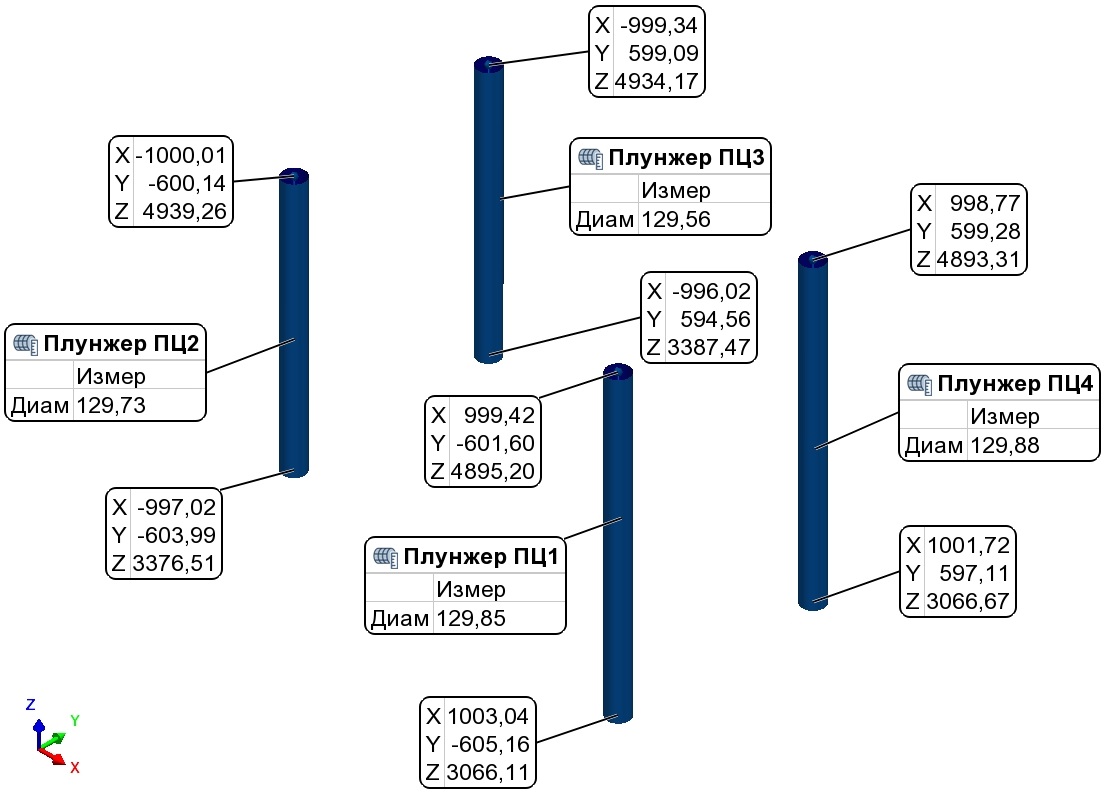

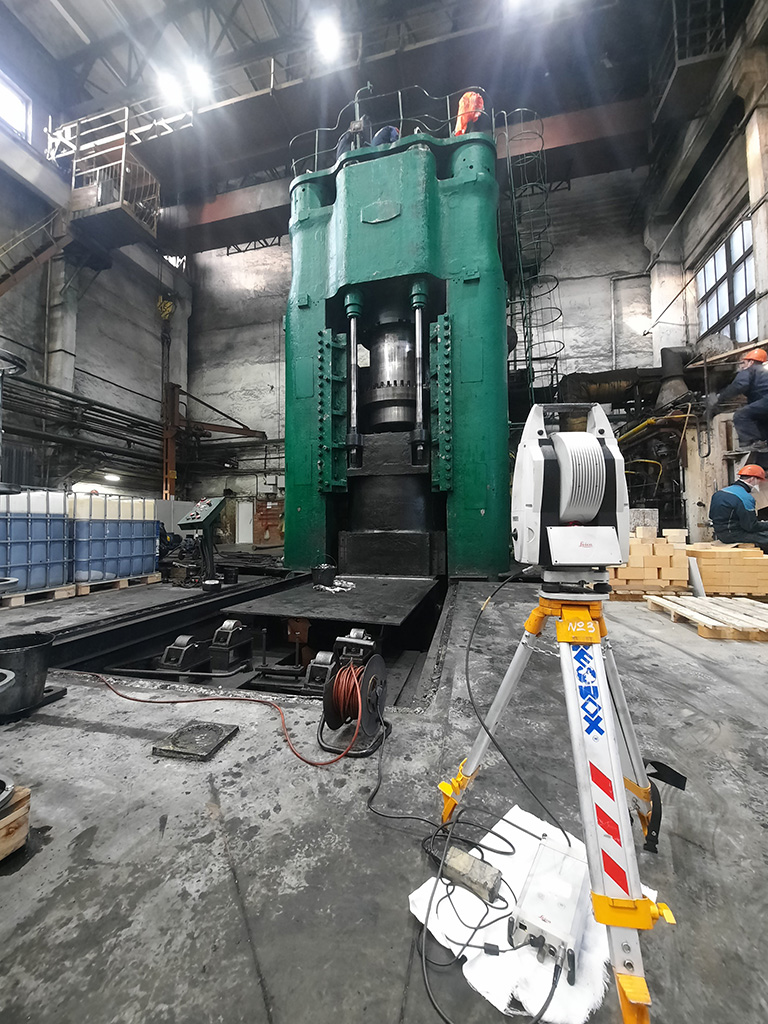

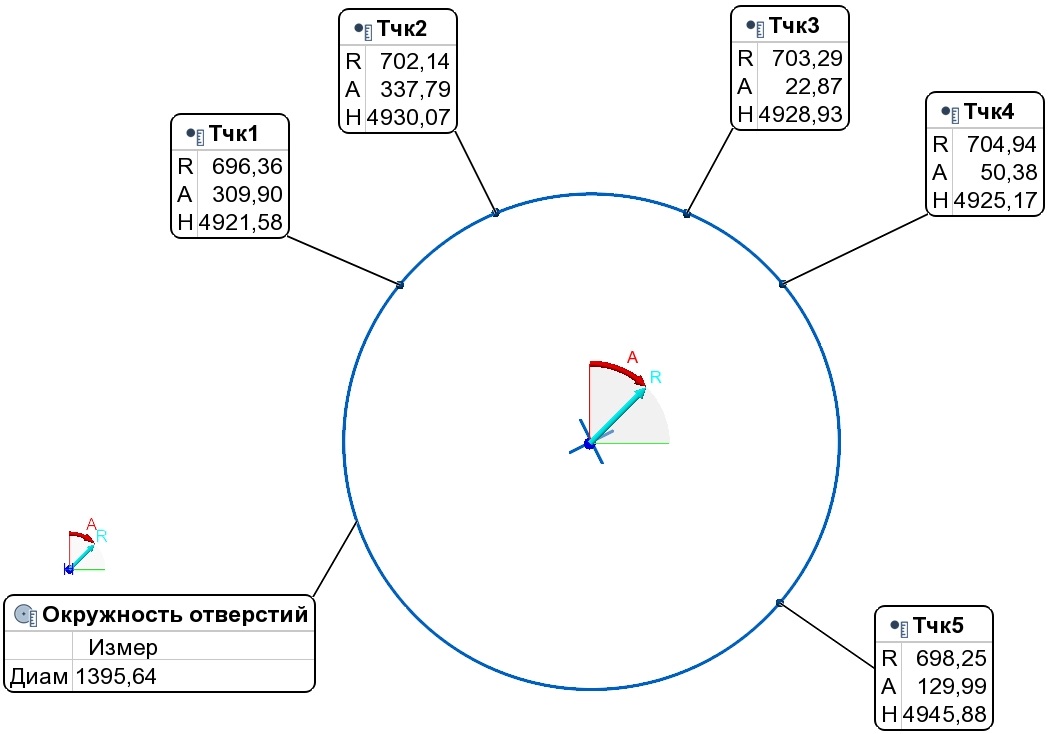

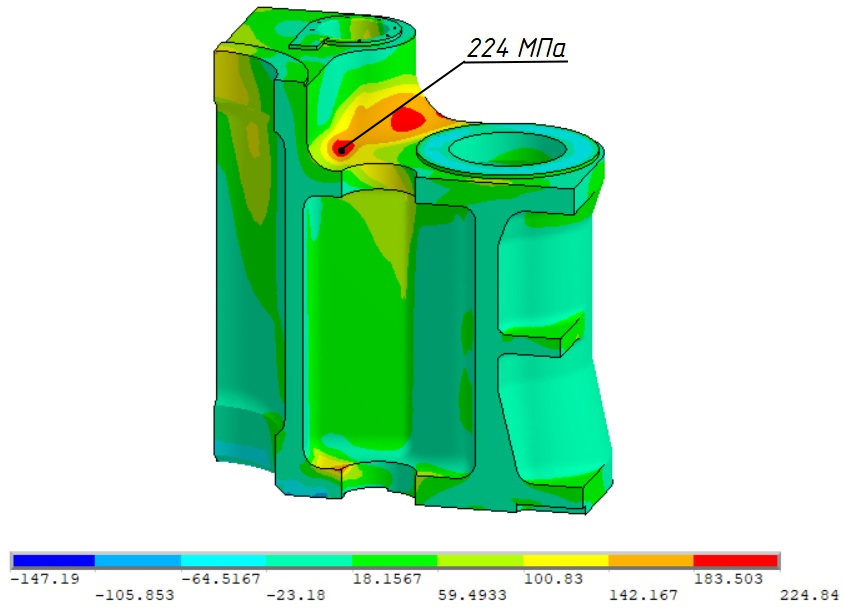

Январь 2024 Объект: Пресс усилием 10 000 тс. Задача: проверить актуальные размеры оборудования, разработать измененную геометрию и подготовить документацию. 1. Средство измерения В качестве средства измерения использовалась переносная координатно-измерительная система Leica AT-402. 2. Что сделано и какие данные получены • Определение актуальных присоединительных размеров архитрава пресса усилием 10 000 тс с помощью лазерного трекера Leica AT-402. • Проектирование новой конструкции архитрава с изменённой геометрией, направленное на снижение уровня действующих напряжений, на основании результатов расчётов методом конечных элементов. • Оформление конструкторской документации на изготовление детали с внесёнными изменениями. 3. Итог работы С помощью метрологических замеров выполнен контроль и определены актуальные присоединительные размеры архитрава пресса 10 000 тс. На основании результатов расчётов методом конечных элементов изменена геометрию конструкции для снижения действующих напряжений и оформлена вся необходимая конструкторская документация для производства детали.     |
