КАЛИБРУЮЩИЕ КЛЕТИ
Компания предлагает поставку калибрующих клетей для производителей бесшовных труб
Калибрующие клети являются частью калибровочной машины и служат для прокатки заготовок, выходящих из печи (900 °С - 980 °С) до готовых диаметров труб.
Принцип прокатки основан на постепенном уменьшении диаметра трубы с помощью набора калибрующих клетей, размещенных на станине калибровочной машины. Обычно устанавливается 4 набора жестких клетей и одна, последняя, регулируемая клеть.
Калибрующие клети применяются для прокатки круглых профилей, размер которых конструктивно ограничен размером применяемых валков в диапазоне диаметров 168 - 420 мм.
Размер трубы конструктивно ограничен размером применяемых валков в диапазоне диаметров 168 - 420 мм.
Конструкция прокатного стана разрабатывается в соответствии с пожеланиями заказчика;
Основные технические параметры:
| Параметр |
Показатель |
| Исходный материал |
| Диаметр заготовки |
168-420 мм мм |
| Толщина стенки заготовки |
6-60 мм |
| Температура заготовки |
900-980 °C |
| Температура трубки |
850 °C |
| Материал заготовки |
Сталь - различные виды |
| Качество поверхности заготовки |
Удаление окалины водой
под давлением |
| Прокатный стан |
| Диаметр валка, теоретический |
800 мм |
| Максимальный крутящий момент от привода |
90 000 Нм |
| Максимальное усилие качения |
800 000 Н |
| Скорость прокатки |
0,5 м / с |
| Охлаждение |
| Охлаждающая вода |
|
| Смазывание |
| Смазка стана осуществляется двумя распределителями |
|
Жесткая клеть
Регулируемая клеть
 |
Жесткая клеть - состоит из трех фасонных валков, которые повернуты на 120° относительно друг друга и по своей форме определяют диаметр выступающей трубки.
Регулируемая клеть - занимает последнее приводимое в движение место с возможностью ручной точной настройки формы получаемой детали без необходимости изменения калибров

СМАЗЫВАНИЕ
Смазывание калибрующих клетей осуществляется с помощью двух распределителей, при этом первый вдавливает смазочный материал в пространство подшипника, а второй вдавливает в пространство сальника. Распределение смазки осуществляется по медным трубам Ø 16x1
Распределение смазки:
ОХЛАЖДЕНИЕ
На калибровочной клети охлаждающая вода распределяется в медных трубках по направлению к соплам, которые отрегулированы так, чтобы охлаждать с максимальной эффективностью фасонные валки.
Присоединение охлаждающей воды:
ОБСЛУЖИВАНИЕ
Машинное оборудование требует регулярное и профессиональное техническое обслуживание, включая регулярные проверки его состояния.
Подробные инструкции по обслуживанию являются частью поставки оборудования.

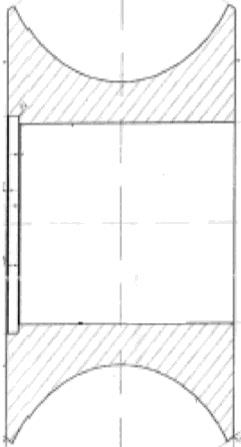

КАЛИБРУЮЩИЕ ВАЛКИ
Предлагаем также изготовление калибрующих валков для трубопрокатных станов.
• Рекомендуемый материал: чугун B 10 или CrNiMo480.
• Твердость валков: 530 HV при минимальном радиусе черновой обработки и максимально 400 HV при максимальном радиусе черновой обработки.
• Максимальный диаметр валка: 800 мм, больший диаметр по запросу.
• Опорные втулки калибрующих валков соответствуют технологии и требованиям заказчика.
Технические характеристики и способ исполнения зависят от требований и пожеланий заказчика.

УСТРОЙСТВО ДЛЯ ЗАМЕНЫ ВАЛКОВ
Устройство служит для независимой замены калибрующих валков жесткой и регулируемой калибровочной клети. Клеть установлена и зафиксирована в горизонтальном положении. Конструкция позволяет извлечь из клети при помощи гидравлических цилиндров отдельные оси, на которых установлены калибрующие валки. После извлечения осей калибрующие валки можно менять в соответствии с требуемым диаметром катаных труб

|
